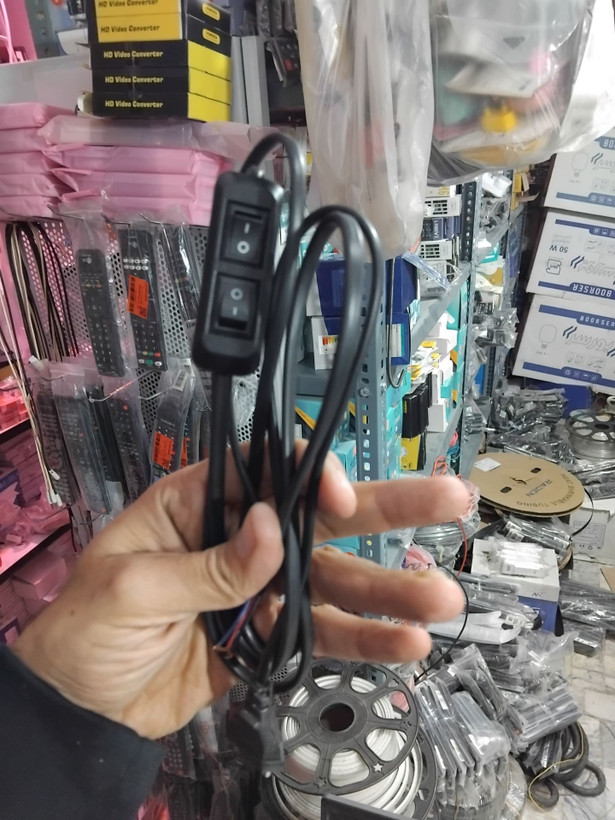

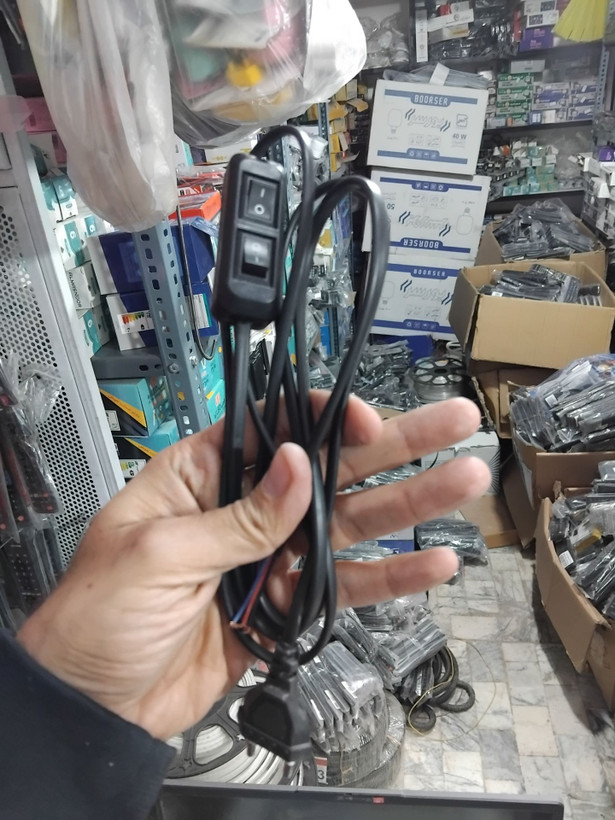

کلید بین راهی سیم دار با کلید دوپل

وظیفه کلید، قطع و یا وصل یک یا چند مسیر عبور جریان الکتریکی می باشد تنها کاری که یک کلید انجام می دهد اتصال یک مسیر قطع شده می باشد و برای انتخاب یک کلید مناسب باید از کلیدی استفاده شود که جریان مورد نیاز مصرف کننده را تحمل کند در ادامه با معرفی مدار اتصال و نحوه استفاده از کلید بین راهی، با ما همراه باشید.

نحوه استفاده از کلید بین راهی

جهت کلید زنی و یا روشن و خاموش  کردن تجهیزات برقی از کلید ها استفاده می شود. کلید ها به چندین دسته تقسیم بندی می شوند.  از جمله آنها، کلیدهای دستی، کلید مکانیکی، الکترو مکانیکی (رله) و الکترونیکی (ssr) می باشد. همچنین هر دسته در انواع و مدل های متفاوت تولید می شوند. یکی از انواع کلید ، کلید دستی بین راهی می باشد و کاربرد آن اتصال سریع و قابلیت جابجایی در محل قرار گیری آن است. معمولا این نوع کلید ، تک کنتاکت هستند و تنها می توان یک مسیر جریان را با آن قطع و وصل کرد.

آموزش اتصال یک کلید

جهت اتصال همانند تصویر

  از سیم دو رشته و یا

دو سیم تک رشته استفاده شود

یک سیم بدونه تغییر

و سیم بعدی را همانند زیر

برش داده

و به اندازه یک سانتیمتر لخت شود

سپس با شُل کردن پیچ های اتصال

مسیر ورود سیم را باز کنید

و دو سر سیم قطع شده را

در دو ورودی کلید محکم کنید

مغزی کلید را درون کاور پایینی قرار دهید

در نهایت

کاور رویی را قرار دهید

و محکم کنید

یک سمت سیم های متصل به کلید را

باید به پریز برق متصل کنید

و سمت دیگر را به

مصرف کننده هایی مثل لامپ

اتصال دهید



نکته :

مدارهای الکترونیکی پیچیده از کنار هم قرار گرفتن مدارهای ساده تشکیل می شوند همانطور که تمامی داده های دنیای دیجیتال بر پایه وجود و یا عدم وجود ولتاژ بنیانگذاری شده است یعنی صفر و یک منطقی صفر یعنی نبودن ولتاژ یک یعنی وجود ولتاژ.
