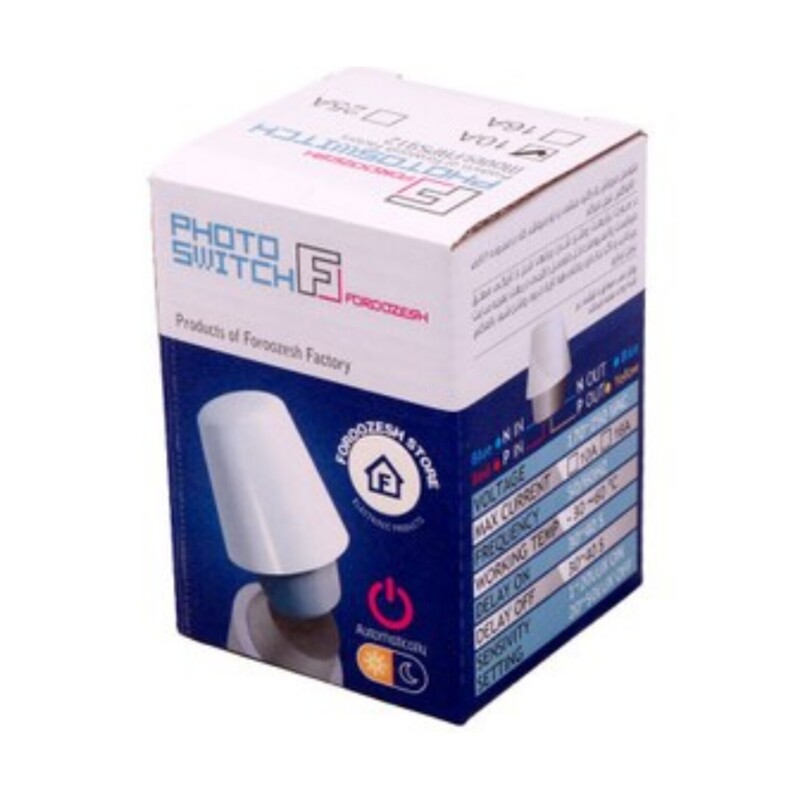

فتوسل 16 آمپر فروزش گارنتی دار

نصب فتوسل
کاربرد فتوسل چیست؟ نحوه نصب فتوسل
نصب فتوسل در این مقاله و آشنایی کامل کاربرد فتوسل و انواع آن بدست خواهید آورد.



فتوسل چیست؟
فتوسل مقاومتی (Photo resistor) است که نصب به نور خورشید حساس است و مقدار آن متناسب با مقدار نوری که دریافت می کند متغییر است و بنابراین به آن مقاومت وابسته به نور نیز می گویند. طرز کار فتوسل بدین صورت است که با کاهش نور مقاومت آن بسیار و با افزایش نور مقاومت آن کاهش می یابد. از photocell جهت روشن و خاموش شدن خودکار چراغ های خیابان، خانه، سلول های خورشیدی، سنسورهاي تشخيص دود، لنز دوربين هاي عكاسي نیز استفاده می گردد. همچنین شما می توانید خرید فتوسل را از سایت “الکتریکی آنلاین” انجام دهید.

کاربرد فتوسل چیست؟ نحوه نصب فتوسل

آموزش سیم کشی فتوسل (فوتوسل)
سیم کشی فتوسل (رله روشنایی ) در دو نوع است سه سیم و چهار سیم انجام می شود و نحوه سیم کشی فتوسل مانند بصورت کلید تک پل چراغ ها میباشد با این فرق که یک رشته سیم نول هم به داخل دستگاه می دهیم. فتوسل هادر واقع وسیله ای هستند، که به منظور روشن و خاموش یک یا چند چراغ مورد بطور خودکار استفاده قرار می گیرند.

سیم کشی فتوسل ها روش متعددی دارند که با همه این روش ها آشنا می شوید. استفاده از فتوسل ها نسبت به کلید های تک پل، مزایای ویژه ای داشته و می توان به صورت اتوماتیک از این فتوسل ها استفاده نمود.

معمولا استفاده از فتوسل ها از این جهت بهتر است، چون زمانی که خورشید غروب می کند، درون فتوسل ها حسگری قرار گرفته است که به صورت اتوماتیک چراغ را روشن و در زمان طلوع خورشید، چراغ را وصل می کند. در اصل فتوسل ها به چراغ ها فرمان روشن و خاموش شدن می دهند.

چگونگي کارکرد حسگر فتوسل 4 سيم
در مورد نوع کارکرد دستگاه فتوسل اول نيازمند نقشه راهنمای نصب و سیم کشی فتوسل چهار سيم  هستيد كه باید این سنسور در زمان تابش نور خورشید به مثل یک کلید خودکار عمل كند و از رسیدن جریان برق به روشنایی‌هايي مثل چراغ ها و… جلوگیری و دفاع کند و زماني كه هوا رو به  تاریک شدن مي رود همچون یک کلید روشن شده و تلاش در رساندن جریان برق به روشنایی‌ها می‌کند.

این نمایانگر این امر است که حسگر فتوسل اگر نوری که به آن می تابد کم و اندك باشد، مقاومت حسگر زیاد میشود و برعکس اگر نور خورشید که به  حسگر فتوسل می تابد زیاد باشد، از مقاومت فتوسل کاسته می گردد و به مانند یک رله روشننایی معکوس عمل می کند و تمام این موارد كه در بالا بیان شد به تنظیم حساسیت حسگر فتوسل ارتباط مستقیمی دارد.

در واقع نوع کارکرد یک فتوسل 4 سیم بر اثر رسانایی نورى است که دريافت مي‌كند و جهت تهیه یک فتوسل در اندازه کوچک   نياز به انجام دادن هست، این مباشد که ماده حساس به نور را در قسمت بیرونی حسگر فتوسل پوشاند و این  مثل چشم های انسان میباشد که به منابع نوراى که به چشم مان وارد می‌شود حساسیت خاصي بروز می دهد. در واقع اثر رسانایی نوری یکی از پارامترهای بعضي از مواد شیمیایی هست که با استفاده از تابش نور خورشيد باعث ايجاد تغییر رسانایی الکتریکی مواد شیمیای می گردد و اگر نیاز به خرید فتوسل نوری داريد حتماً به این مزیتها توجه کنید. از موارد دیگری که باید به آن توجه فراوان داشته باشید نقشه سیم کشی فتوسل و همچنين مبلغ هزینه فتوسل براي روشنایی هست که با توجه به عملکردی که دارا است قیمت ها بسیار هم گوناگون است.

کاربرد فتوسل چیست؟ نحوه نصب فتوسل

نحوه درست نصب حسگرها نوری و انواع آن
فتوسل ها در اصل به دو نوع 3سیم و 4سیم تقسیم می شوند. نحوه نصب هر یک از این فتوسل ها با یکدیگر متفاوت می باشد.

نحوه نصب فتوسل چهار سیم و نصب فتوسل برای چند لامپ
در فتوسل های 4 سیم اصولا 2 رنگ سیم دقیقا مانند به هم هستند که سفید هستند . علاوه بر آن 2 رنگ دیگر سیم به رنگ مشکی و قرمز نیز در این فتوسل سولار می باشد. سیم مشکی مستقیم به فاز برق شهر متصل می شود. در حالی که رشته سیم قرمز رنگ به سر لامپ وصل می گردد. از طرف دیگر سیم نولی که به فتوسل متصل است را نیز از سمت دیگر به لامپ وصل می کنیم. در صورتی که علاقه مند به فعالیت در زمینه برق و الکترونیک هستید همین حالا در دوره آموزش برق ساختمان شرکت کنید.

اصولا از فتوسل ها در معابر عمومی، خیابان ها و شهرداری ها استفاده می شود. البته برخی از افراد برای حیاط منازل و باغ های خود نیز از این سیستم های اتوماتیک روشنایی استفاده می کنند.

طریقه نصب فتوسل سه سیم
فتوسل سه سیم از سه سیم به رنگ های مشکی، قرمز و سفید تشکیل شده است. که سیم سیاه برای اتصال به فاز ورودی مدار، سیم قرمز خروجی فاز دستگاه فتوسل بوده و این سیم به مدار متصل می شود و سیم سفید برای اتصال به نول استفاده می شود.

برای نصب صحیح فتوسل ها باید چند نکته را مد نظر داشته باشید. دقت کنید فتوسل را در محلی نصب نمایید که در شب به ان قسمت نوری تابیده نشود. باید پیش از اقدام به نصب فتوسل ها به این مسئله دقت داشته باشید که جریان نوشته شده بر روی فتوسل چیست.

توجه داشته باشید، زمانی که فتوسل به برق شهر وصل است وصل است، به هیچ عنوان به قطعات برد الکترونیکی داخل آن دست نزنید. زیرا برق شهر در این قسمت نیز جریان دارد. آن هم به دلیل 220 ولت بودن جریان های برق شهری می باشد.و کشنده است.

حسگر های نصب فتوسل سه سیم دارای سه رشته سیم هستند و نحوه سیم کشی و فیلم نصب فتوسل آن به این صورت است که آن را در جایی به کار می برند که نور خورشید به آن برسد تا به هنگام روشنایی هوا به موقع لامپ ها و روشنایی ها خاموش شوند. در واقع این حسگر هم به مانند تمامی لوازم های برقی به یک رشته سیم فاز و یک رشته سیم نول نیازمند است و یکی از نکات مهمی که باید به آن توجه کنید این است که به هنگام سیم کشی حتماً باید فاز به صورت مستقیم به سنسور وصل باشد. اما از آن طرف سیم نول هم به سنسور فتوسل سولار و هم به لامپ وصل است و دقیقاً به مانند یک  کلید دو پل عمل می کند.
